VD型チェーンブロック
チェーンホイストの生産における長年の経験により、Shengyuは幅広いチェーンホイストを供給できます。高品質のDOHO® VD型チェーンブロックは多くの用途に対応できます。必要に応じて、チェーンブロックに関するオンラインタイムリーなサービスをご利用ください。以下の製品リストに加えて、お客様の特定のニーズに応じて独自のチェーンホイストをカスタマイズすることもできます。
お問い合わせを送信
製品説明
DOHO® VD 型チェーンブロックは、より合理的な機構と小さな体積を備えた改良製品です。日本製のダブルベアリング設計により、チェーンの引きがよりスムーズになり、チェーン詰まりやその他の現象が回避され、市場のニーズに近づきます。これは広く使用されているポータブル手動昇降機であり、工業、農業、建設業、鉱業などでの機械の設置、商品の持ち上げ、車両の荷降ろしなどに使用でき、特に屋外での電源のない操作に使用できます。

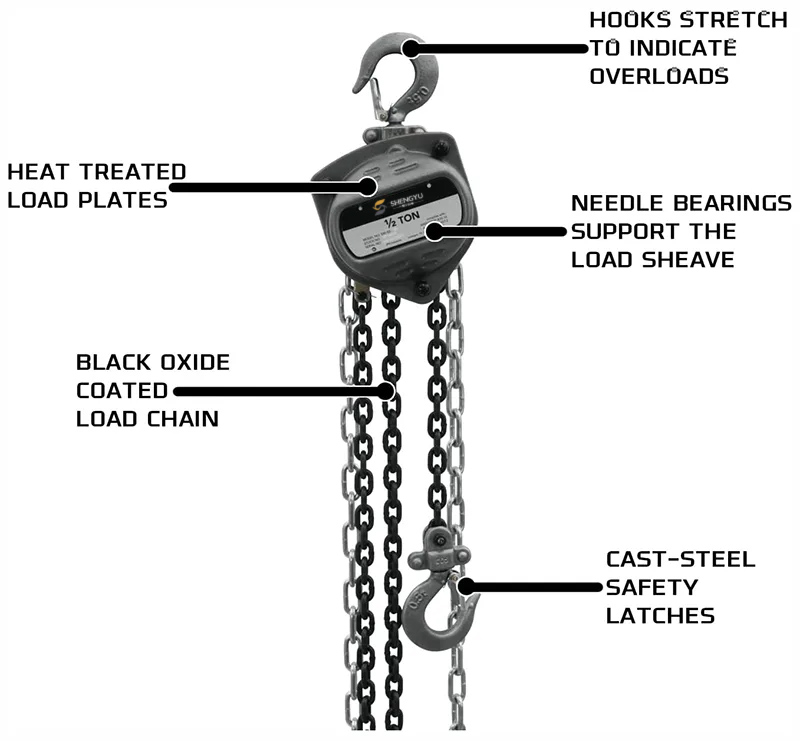

VD型チェーンブロックの特長：
* 厚みのある高強度シェルにより、正確なギアのセンタリングと高い機械的効果が得られます。
*ハンギングスリングプレートのデザインは、組み立てと分解に便利です。
* ホイール内の密閉された下部フックはフックを強化します。この設計により、ロードチェーンのねじれも防止できます。
※ロードチェーンスプロケットに深溝ボールベアリングを採用し、引き込みが小さくなります。
※駆動軸i支持部にニードルベアリングを採用し、メカニカルアドバンテージを高めています。
※爪バネの片方が破損しても、もう片方の爪バネが機能を維持します。この仕組みにより、確実性がさらに高まります。
SY VD型チェーンブロックパラメータ
|
タイプ |
VD-0.5 |
VD-1 |
VD-1.5 |
VD-2 |
VD-3 |
VD-5 |
VD-10 |
VD-20 |
VD-30 |
VD-50 |
|
容量(T) |
0.5 |
1 |
1.5 |
2 |
3 |
5 |
10 |
20 |
30 |
50 |
|
リフティング 身長(m) |
2.5 |
2.5 |
2.5 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
テスト 容量(T) |
0.75 |
1.5 |
2.25 |
3 |
4.5 |
7.5 |
12.5 |
25 |
27.5 |
62.5 |
|
分。距離 2 つのフック間 (mm) |
270 |
270 |
368 |
444 |
486 |
616 |
700 |
890 |
980 |
1300 |
|
全負荷引っ張り 力(N) |
225 |
309 |
343 |
314 |
343 |
383 |
392 |
392 |
450*2 |
450*2 |
|
チェーン数 |
1 |
1 |
1 |
1 |
2 |
2 |
4 |
8 |
12 |
22 |
|
直径の チェーン(mm) |
6 |
6 |
8 |
6 |
8 |
10 |
10 |
10 |
10 |
10 |
|
GW(kg) |
12 |
13 |
20 |
17 |
28 |
45 |
83 |
193 |
|
|
|
サイズ(長さ*幅*高さ)cm |
28X21X17 |
30X24X18 |
34X29X20 |
33X25X19 |
38X30X20 |
45X35X24 |
62X50X28 |
70X46X75 |
|
|
|
1つ増やす メーターチェーン、重量増加(kg) |
1.6 |
1.6 |
1.9 |
2.2 |
3 |
4.6 |
9.6 |
19.4 |
28.3 |
50 |
よくある質問：
Q1：VD型チェーンブロックとは何ですか？
A：VD型チェーンブロックは手動チェーンプーリーシステムとも呼ばれる手動チェーン昇降装置です。コンパクトなVD構造設計を採用しており、工場・倉庫・工事現場・作業場での重量物の昇降・牽引作業に適しています。電源がなくても動作可能です。
Q2：VD型チェーンブロックの主な特長は何ですか？
答え:
●本体がコンパクトで軽量なので持ち運びが簡単です。
- 高強度合金鋼チェーンは耐摩耗性と耐久性に優れています。
●二重爪ブレーキ方式により安定したブレーキがかかり、荷滑りを防ぎます。
●引っ張る力が小さく、作業が容易です。
●耐衝撃性に強く、断続的な高負荷運転に適しています。
Q3：VDチェーンブロックの積載トン数はどれくらいですか？
A：標準容量は0.5トン、1トン、2トン、3トン、5トン、10トンとなります。ニーズに応じてカスタマイズされた昇降高さを提供できます。
Q4：チェーンブロックのチェーンの材質は何ですか？
A: チェーンは高強度合金鋼で作られており、熱処理されており、優れた引張強度と耐摩耗性を備えており、重荷重に耐え、寿命を延ばすことができます。
Q5：VD型チェーンブロックの動作原理は何ですか？
A: ハンドチェーンを引いてチェーンホイールを駆動し、ギヤセットを介してリフティングチェーンに動力が伝達されます。ハンドチェーンを停止するとブレーキ機構が自動的にロックし、荷物を必要な高さに安全に保ちます。
